摘要：尊龙时凯人生就是搏官网z6mg新材推出了一款低温快速熟化的固化剂产品YH-10K，可以配合多种主剂实现低温（40~45℃）快速熟化 。在相同的时间内，可抵达以往需要高温熟化才华够抵达的熟化效果和剥离强度 。
无溶剂胶黏剂由于上胶量低、复合历程中不需要经由高温烘道、复合速率高、单位涂布本钱低等优点，最近十年都以20%的超高增速增添 。可是由于接纳无溶剂胶水复合高阻隔结构容易泛起气泡、苛性内容物侵蚀等问题，干复胶水在这个应用领域依然占有很高的市场份额 。
由于胶水分子设计差别、复合工艺的差别，干复胶和无溶剂胶水的熟化条件有显着的差别：现在无溶剂复合的熟化温度在35~45℃之间，干复胶的熟化温度凭证胶水种类、复合结构的差别，熟化温度一般在50~60℃之间 。由于上述差别，终端的彩印厂必需配备至少两个差别温度的烘房，或者经常改变烘房温度，很不利便，且效率降低 。
为了提高下游客户的生产效率、提高复合制品的制品及格率、简化熟化室温度的设定，甚至在热带天气区或夏日高温高湿的季节能够实现常温熟化，尊龙时凯人生就是搏官网z6mg新材推出一款低温快速熟化的固化剂产品YH-10K，可以配合多种主剂实现低温（40~45℃）快速熟化，在相同的时间内，抵达以往需要高温熟化才华够抵达的熟化效果和剥离强度、水煮/蒸煮效果和热剥离强度 。
以下数据是在山东某客户正常生产测试的效果：
一、测试目的
验证YH-10K固化剂的低温快速熟化效果（比照固化剂某厂家的L-75固化剂）；主剂选用尊龙时凯人生就是搏官网z6mgYH3666-1 。
二、测试条件
水煮结构上胶量3~4g/m2，机速110m/min，熟化条件：40℃和50℃，熟化时间：24-36-48h小试后划分测试性能；复合结构：PAink（15μ）/PE（80μ）、PETink（12μ）/AL/PE（50μ）、PETink（12μ）/VMPET/PE（50μ） 。

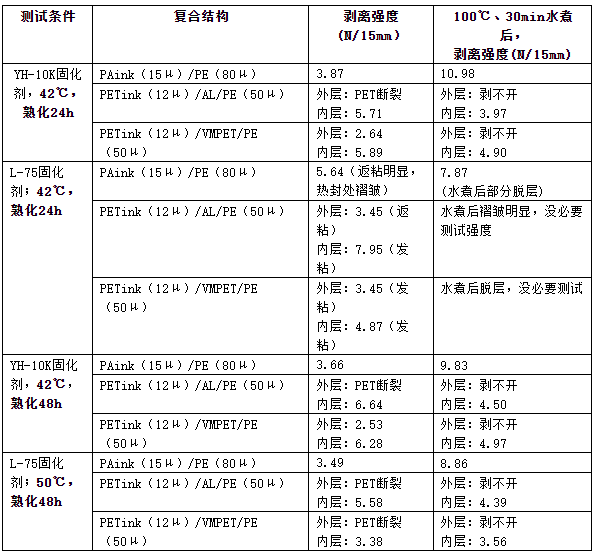

三、测试效果
四、上机测试结论
1、42℃熟化24h的条件下，YH-10K的固化速率显着快于L-75的熟化速率，并且可以知足两层/三层结构水煮的要求，而L75固化剂复合的样品，水煮后泛起褶皱或脱层的征象 。
2、YH-10K固化剂熟化时间经由24h和48h固化后的效果相当，常温剥离强度和水煮后的剥离强度在差别的熟化时间后差别也不大，说明经由24h的熟化后，主剂与固化剂的反应完成率靠近100% 。
3、YH-10K固化剂在42℃熟化48h，与L-75固化剂在50℃熟化48h，三种结构的剥离强度和水煮后的外观和剥离强度相当，说明YH-10K固化剂可以知足下游客户低温快速熟化的要求 。
