摘要：本文剖析了塑料彩印包装中最常见的复合结构OPP/CPP或OPP/VMCPP复合强度低的缘故原由，并提供了响应的解决计划。
Summary：This article explains the reasons and provides solutions for the low composite strength of opp/cpp or opp/vmcpp, which is the most common composite structure in plastic printing packaging.
随着人们生涯水平的提高，食物对包装多样性、口胃多样性、更长保质期的要求越来越多，关于塑料彩印包装的要求也越来越重大。这些不但仅体现在袋型的多样性上，对包装袋的复合强度、热封强度、耐穿刺等物化性能的要求越来越高。
一、低外貌能质料及常用低外貌张力薄膜
1、外貌能的看法
外貌能是指物质在恒温、恒压、恒组成的情形下，可逆地增添物系外貌积须对物质所做的非体积功，另外也可以用外貌粒子相关于内部粒子多出的能量来表述。外貌能是创造物质外貌时对分子间化学键破损水平的怀抱。外貌能是物质的一种实质属性，会随着物质种类、温度、处置惩罚方法的差别而改变。
2、外貌张力的看法
多相系统中差别相之间保存着界面。习惯上人们仅将气-液、气-固界面称为外貌。由于情形差别，处于界面的分子与处于相本体内的分子所受力是差别的。
例如：在水内部的一个水分子受到周围水分子的作用力的协力为零，但在外貌的一个水分子却不云云。因上层空间气相分子对它的吸引力小于内部液相分子对它的吸引力，以是该分子所受协力不即是零，其协力偏向笔直指向液体内部，效果导致液体外貌具有自动缩小的趋势，这种缩短力称为水的外貌张力。在294K的条件下，水外貌张力为72.73*10-3N/m。
同理，塑料膜的外貌张力是指塑料膜固体相与空气的气体相之间的界面张力，薄膜的外貌张力取决于塑料薄膜外貌自由能巨细，而薄膜外貌能又取决于薄膜质料自己的分子结构。
在塑料彩印行业中，用于印刷的油墨或者用于复合的胶黏剂主要以聚氨酯质料为主，聚氨酯质料是指在分子链中含有氨基甲酸酯基团（－NHCOO－）或异氰酸酯基（－NCO）等特征官能团的质料，由于含有生动氢或者活性的NCO基团，故聚氨酯树脂体现出高度的活性与极性。可是聚氨酯树脂，想要在塑料薄膜外貌完成润湿——印刷附着——复合粘接等一系列的工艺，必需要求聚氨酯树脂的外貌张力小于塑料薄膜外貌张力。在常温下，聚氨酯树脂的外貌张力为33达因/厘米左右。
二、OPP等低外貌能复合制品市场现状
聚酯类质料(PET、PBT、PEN、PETG)、尼龙质料PA等是极性高分子质料，其外貌自由能较高，外貌张力在40达因/厘米以上 ；其他一些薄膜如聚烯烃薄膜(LDPE、HDPE、LLDPE、OPP、CPP等)属于非极性聚合物，其外貌自由能小，外貌湿张力较低，一样平常为30达因/厘米左右。
理论上讲，塑料膜的外貌张力低于33达因/厘米，通俗的油墨或粘合剂就无法附着牢靠，因此必需对其举行外貌处置惩罚。塑料薄膜外貌处置惩罚的要领有：电晕处置惩罚法、化学处置惩罚法、机械打毛法、涂层法等，市场性价比最高的，并且最常接纳的是电晕处置惩罚法。经由处置惩罚后的非极性塑料薄膜的外貌张力一样平常能抵达38达因/厘米，可以知足聚氨酯树脂的润湿要求。
关于两层都是低外貌张力的塑料薄膜的复合，好比OPP/CPP、OPP/PE等复合结构，纵然经由电晕处置惩罚，由于电晕效果狼籍不齐、随着时间推移电晕效果变差、经由印刷后某些特殊颜色油墨中助剂的加入影响印刷膜的外貌张力等缘故原由，该类薄膜的复合强度一样平常都不高，通常情形下刚复合后1~3天的剥离强度能够知足国标要求（干、轻包装复合膜常温剥离强度＞0.6N/15mm），可是随着安排时间延伸，一样平常7天后剥离强度通常为0.1~0.3N/15mm。云云低的剥离强度关于后续产品的恒久存放保存很大的清静隐患。
另外市场常见的一种复合结构是OPP/VMCPP，主要用于包装利便面、锅巴、小食物等大宗食物，市场用量重大，可是由于OPP膜材的低外貌张力、VMCPP的镀铝质量差或者镀铝容易转移等缘故原由，该类结构的复合剥离强度经由14~30天后，一样平常也就在0.3~0.6N/15mm之间，也是很容易泛起复合膜脱层等质量事故。
二、尊龙时凯人生就是搏官网z6mg新材解决OPP/CPP复合强度低的计划
针对上述软包装复合的行业痛点，尊龙时凯人生就是搏官网z6mg新材开发了一款专门用于复合低外貌能塑料膜材的无溶剂复合胶黏剂SA7595A/SA7595B ；该胶黏剂关于提高OPP/CPP或OPP/VMCPP等低外貌能质料的复合强度比市场常见的胶黏剂有显着优势，尤其是剥离强度的坚持方面能做到复合熟化后安排2个月，仍然能抵达国标的剥离强度要求。
SA7595A/SA7595B的理化指标和实验室测试效果如下：

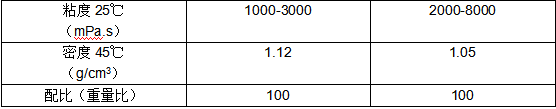

表1 ??SA7595A/SA7595B无溶剂胶黏剂产品指标
备注：现实配比和合适的上胶量需要凭证季节、膜材质量等做适当调解

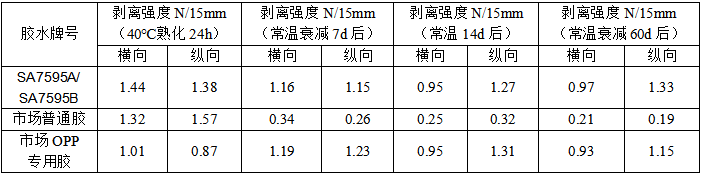

表2 ???SA7595A/SA7595B产品复合典范结构剥离强度数据
三、结语
低外貌张力膜材是软包装复合膜中用量最大的一类质料，该类质料的复合强度低一直是行业痛点，关于该问题的解决不但单需要依赖胶黏剂企业通过胶黏剂配方的优化来实现，尤其是近几年兴起的无溶剂复合机关于工艺要求更高。一个质量稳固的包装袋的最终形成，还需要彩印前端各个供应商都确保自己产品质量的稳固性、彩印厂工艺的稳固性等协力完成。
